Warum eine PMK Multikupplung?

In der Praxis zeigt sich, dass Werkzeuge über ein System deutlich häufiger gewechselt werden, als ohne. Dadurch wird stets mit dem richtigen Anbaugerät gearbeitet. Dies spart Zeit und schont das Material. Gerade bei Klein- und Kompaktmaschinen spielen diese Systeme ihre Vorteile gegenüber Automaten voll aus. Das Multikupplungssystem schließt die Lücke zwischen manuellen Kuppelvorgängen mit Schraubverschluss und vollautomatischen Kupplungssystemen. Das Schnellwechselsystem ist speziell für die hohen Anforderungen in der Baumaschinenindustrie entwickelt worden und wird für den schnellen Werkzeugwechsel bei allen Arten von Baumaschinen und für die Auslegertrennung bei großen Abbruchmaschinen eingesetzt. Es ist hier nicht nur der Preisvorteil entscheidend, sondern das Preis -Leistungsverhältnis. Die nur geringfügig längere Wechseldauer gegenüber Automaten wird durch Leistungsvorteile in der Kupplung ausgeglichen. Die Gewichtsersparnis des Taklock Systems gegenüber Automaten steigert zudem die Maschinenleistung und spart Kraftstoff.

Mit dem PMK System können bis zu 4 Hydraulikleitungen gleichzeitig und in sehr kurzer Zeit an die Baumaschine angekuppelt werden. Dies geschieht tropffrei und ist unter jedem Restdruck im Anbaugerät ankuppelbar.

Das System ist von Nennweiten 10 bis 25 erhältlich und ist in jeder Ausführung uneingeschränkt hammerfest.

Die Vorteile eine PMK Systems:

• Die PMK wird unabhängig des Schnellwechslers montiert. Dadurch können Bestandsmaschinen mit den unterschiedlichsten Schnellwechslern ohne teures Nachrüsten einfach weiterverwendet werden
• Montage seitlich am Stiel verhindert übermäßige Schmutzeinwirkung
• Einsatz von hydraulischen Hämmern und sonstigem Abbruchwerkzeug uneingeschränkt möglich
• Extrem flaches und kompaktes Design schützt vor Beschädigungen und große Gewichtseinsparung gegenüber automatischen Systemen spart Treibstoff
• einfaches und schnelles Wechseln der Anbaugeräte durch den Maschinenführer
• Sehr leichte Montage mittels Adapterplatten
• es werden keine weiteren Hilfsmittel benötigt
• Kuppeln Sie auch bei Restdrücken im Werkzeug schnell, sicher, sauber und kraftschlüssig
• Kupplungen verschiedener Nennweiten in einer Multikupplung möglich
• Kuppelt jedes Werkzeug wie z.B. Abbruchhammer, Schachtgreifer, Mehrzweckgreifer, Grabenräumwanne, Verdichterplatte, Erdbohrgerät, Schlegelmäher, Baumschere, Kegelholzspalter uvw.
• Tropffreie Kupplungen erlauben das Arbeiten in sensiblen Gebieten und erleichtern die Arbeit im Galabau (Garten – und Landschaftsbau)
• Kompatibel zu Taklock Systemen der Firma W. Schäfer GmbH / Takeuchi
• Bestehender Werkzeugbestand kann ohne großen und teuren Umrüstaufwand nach- oder zurückgerüstet werden. Ein Vorteil beim Einsatz von Mietwerkzeugen
• Schutz in entkuppeltem Zustand durch Parkstation (für Werkzeugkupplung) und Schutzplatte (maschinenseitig)

---

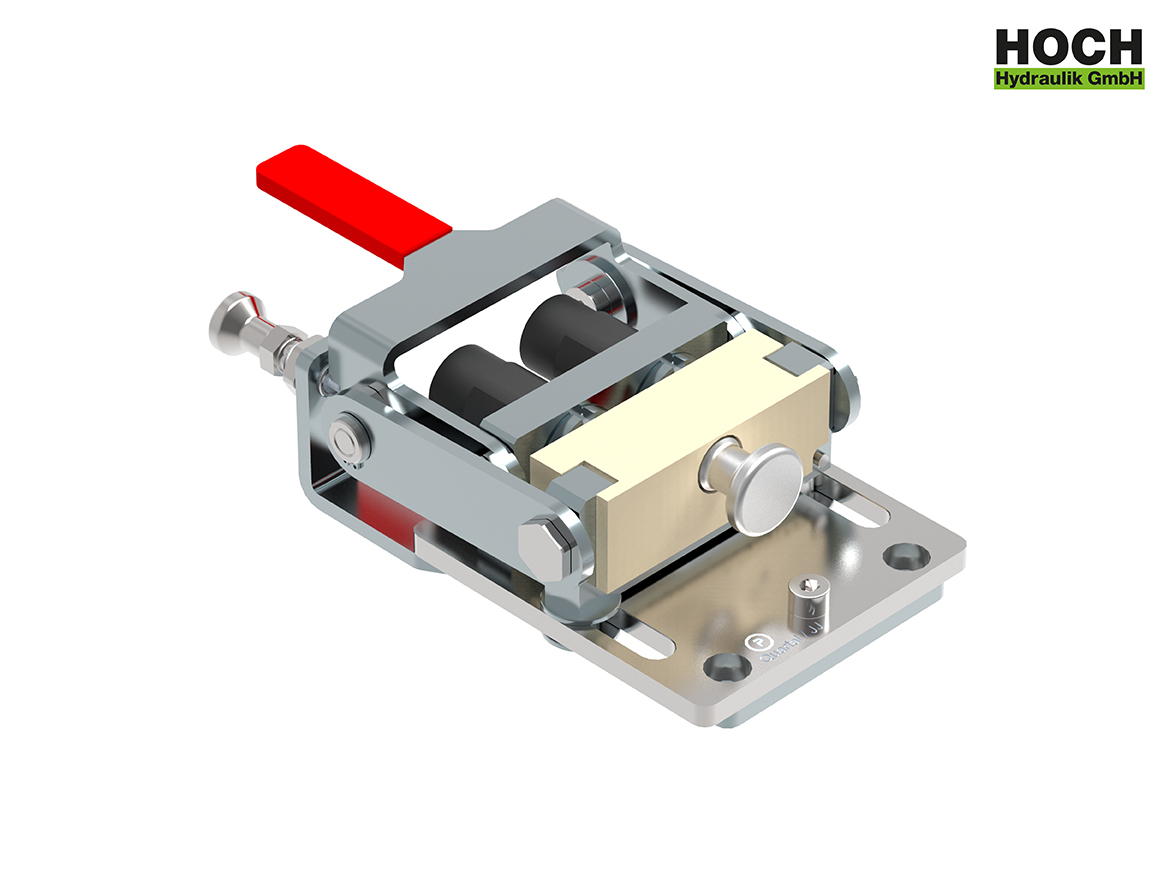

Baugröße 1 Taklock PMK-10

• Für Maschinen mit einem Einsatzgewicht von 1-3 Tonnen
• Kuppelt bis zu zwei Leitungen in der Größe DN10
• Der Volumenstrom bei der PMK-10 DN10 beträgt 50-75l/min, bei 3/5 Bar Druckverlust. Der Betriebsdruck liegt bei 330 Bar
• Sicherheit 4 fach
• Dichtsystem: Stütz/O-Ring, keine Kugelverriegelung
• Pulsationsfest

---

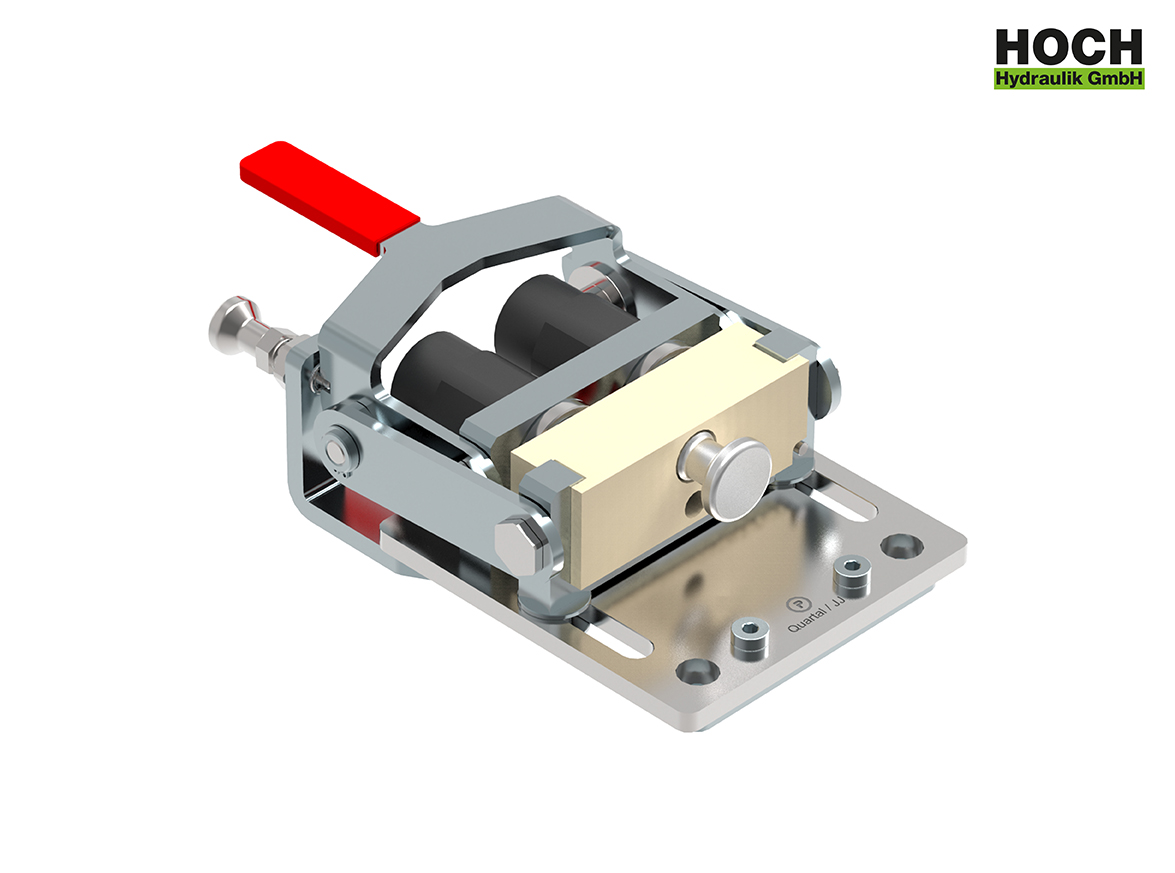

Baugröße 2 Taklock PMK-13

• Für Maschinen mit einem Einsatzgewicht von 2 bis cirka 9 Tonnen
• Kuppelt bis zu drei Leitungen in den Größen DN10-DN13
• Der Volumenstrom bei der PMK-13 DN13 beträgt 75-125l/min, bei 3/5 Bar Druckverlust. Der Betriebsdruck liegt bei 330 Bar
• Der Volumenstrom bei der DN10 beträgt 50-75/min, bei 3/5 Bar Druckverlust.
• Sicherheit 4 fach
• Dichtsystem: Stütz/O-Ring, keine Kugelverriegelung
• Pulsationsfest

---

Baugröße 3 Taklock PMK-20

• Für Maschinen mit einem Einsatzgewicht von 10 Tonnen bis cirka 40 Tonnen
• Kuppelt bis zu vier Leitungen in den Größen DN10-DN20
• Der Volumenstrom bei der PMK-20 DN20 beträgt 280-380/min, bei 3/5 Bar Druckverlust. Der Betriebsdruck liegt bei 450 Bar
• Der Volumenstrom bei der DN13 beträgt 90-125/min, bei 3/5 Bar Druckverlust.
• Sicherheit 4 fach
• Dichtsystem: metallisch dichtend, keine Weichdichtung
• 2 Quadringe hintereinander im Stecker als Schmutzabstreifer
• Pulsationsfest

---

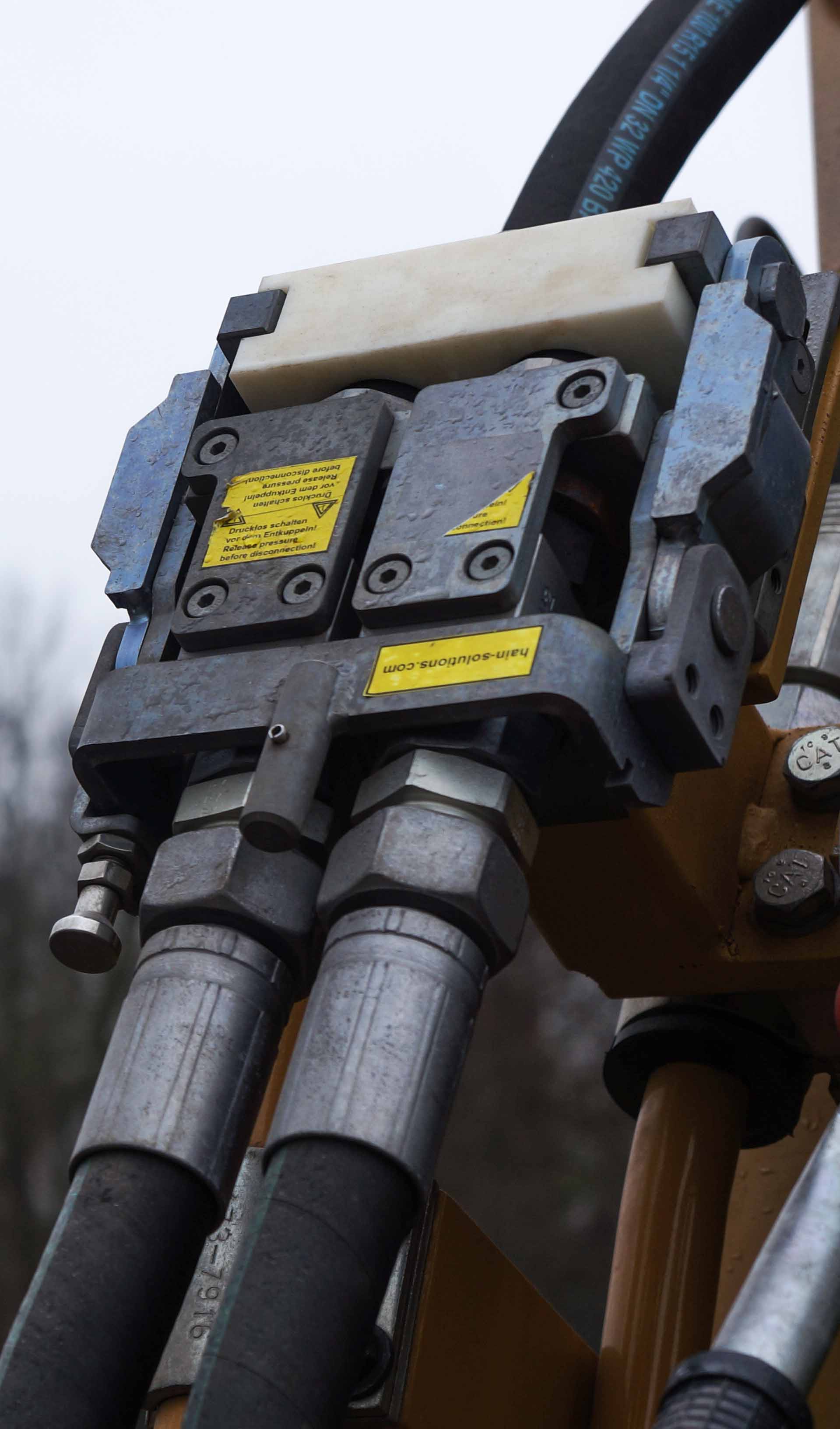

Baugröße 4 Taklock PMK-25

• Für Abbruchmaschinen zur Stieltrennung ab 30 Tonnen
• Kuppelt zwei Leitungen der Größen DN25
• Der Volumenstrom bei der PMK-25 beträgt 650-800/min, bei 3/5 Bar Druckverlust. Der Betriebsdruck liegt bei 375 Bar
• Sicherheit 4 fach
• Dichtsystem: metallisch dichtend, keine Weichdichtung
• 2 Quadringe hintereinander im Stecker als Schmutzabstreifer
• Pulsationsfest
